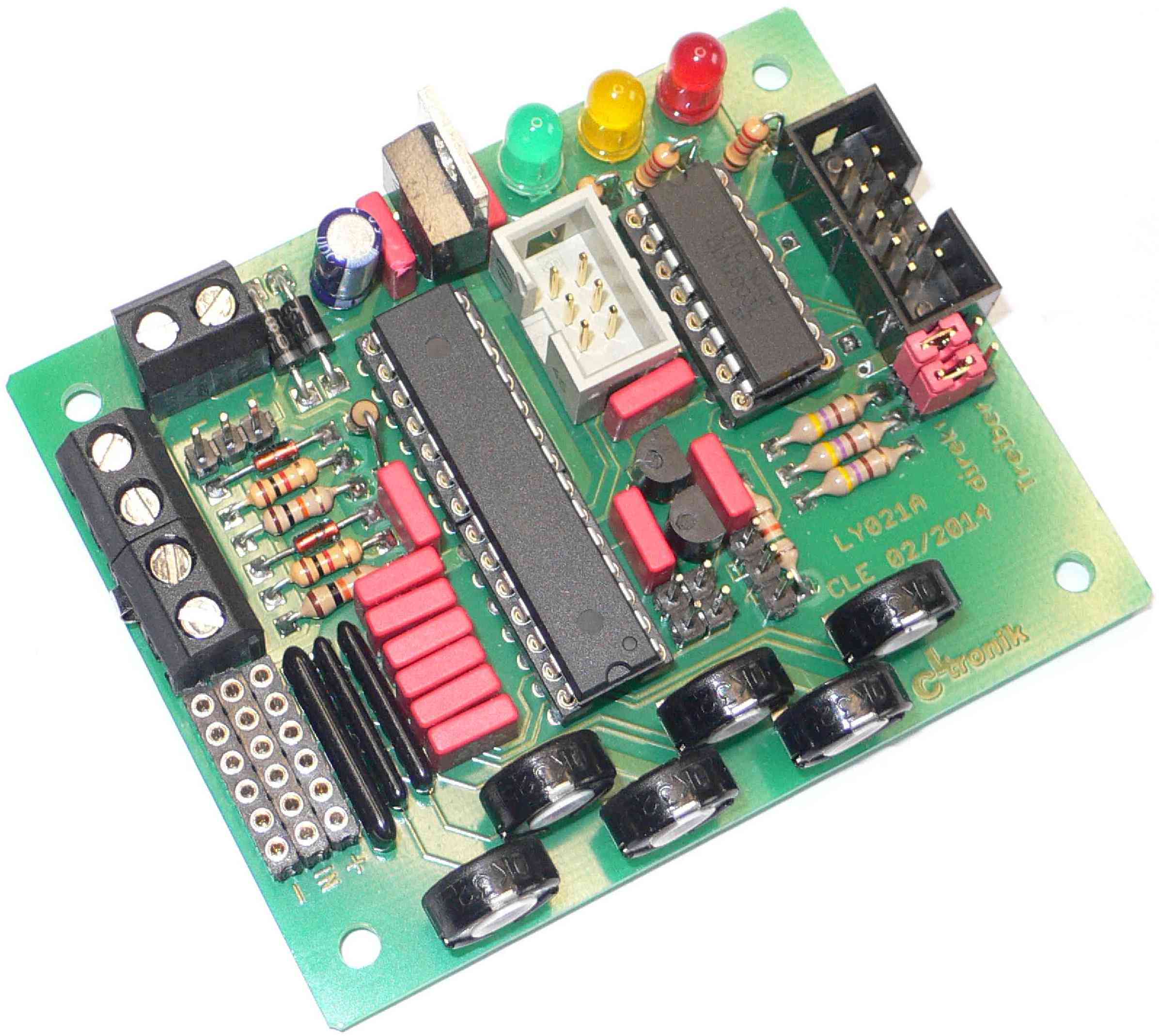

• M8 Multi-I/O
  für individuelle Schalt-, Mess-, Steuerungs- und Regelungsaufgaben
  mit  Anschlussmöglichkeit einer PWM-gesteuerten H-Brücke
  programmierbar in C

  µC ATMEGA8
  7 analoge Eingänge
  2 digitale Eingänge
  8 digitale Ausgänge (open Kollektor)
  3 Leuchtdioden zur Schaltzustandsanzeige
  ISP Programmierschnittstelle
  12 V Versorgungsspannunng

  zum Seitenanfang

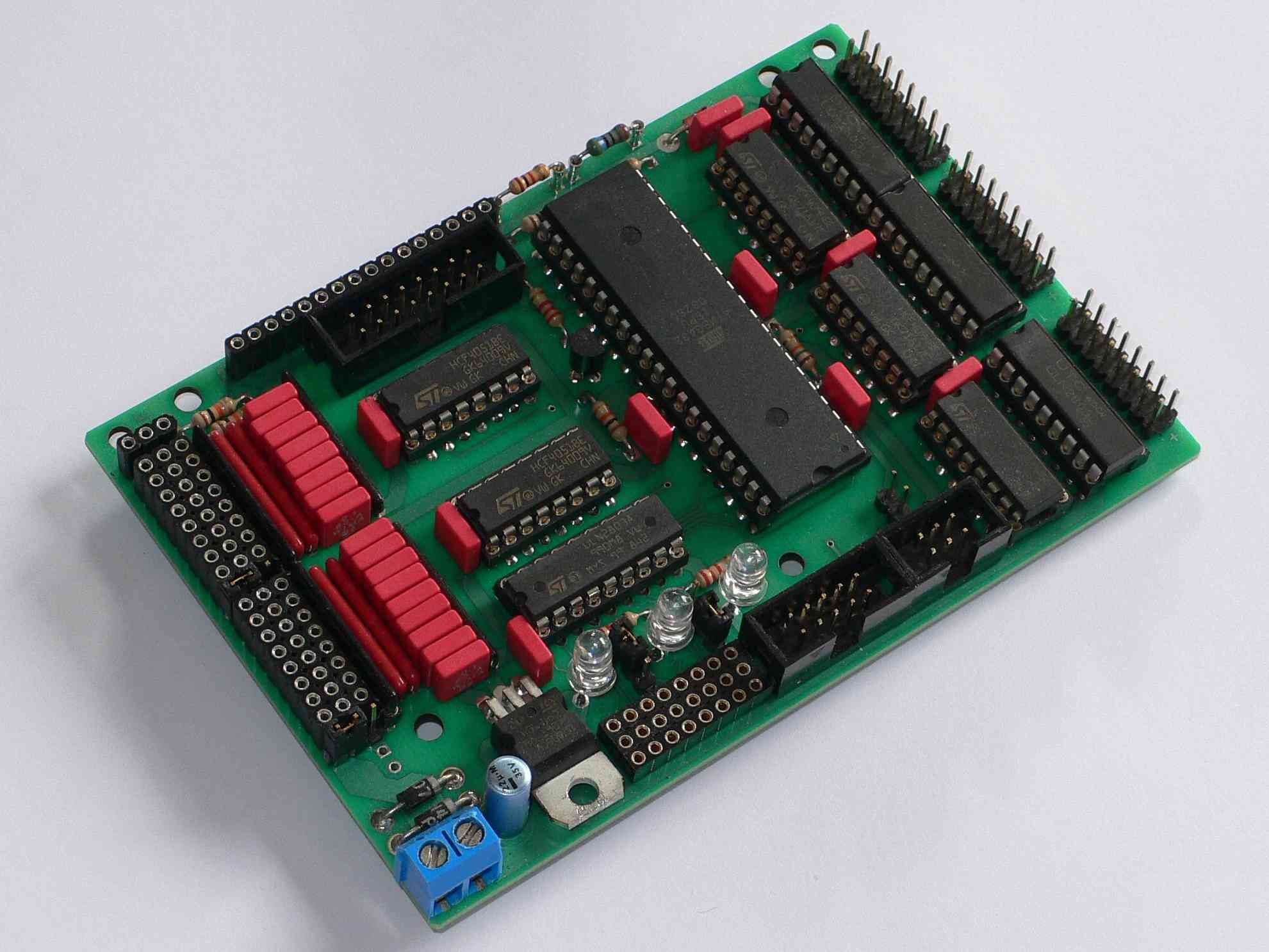

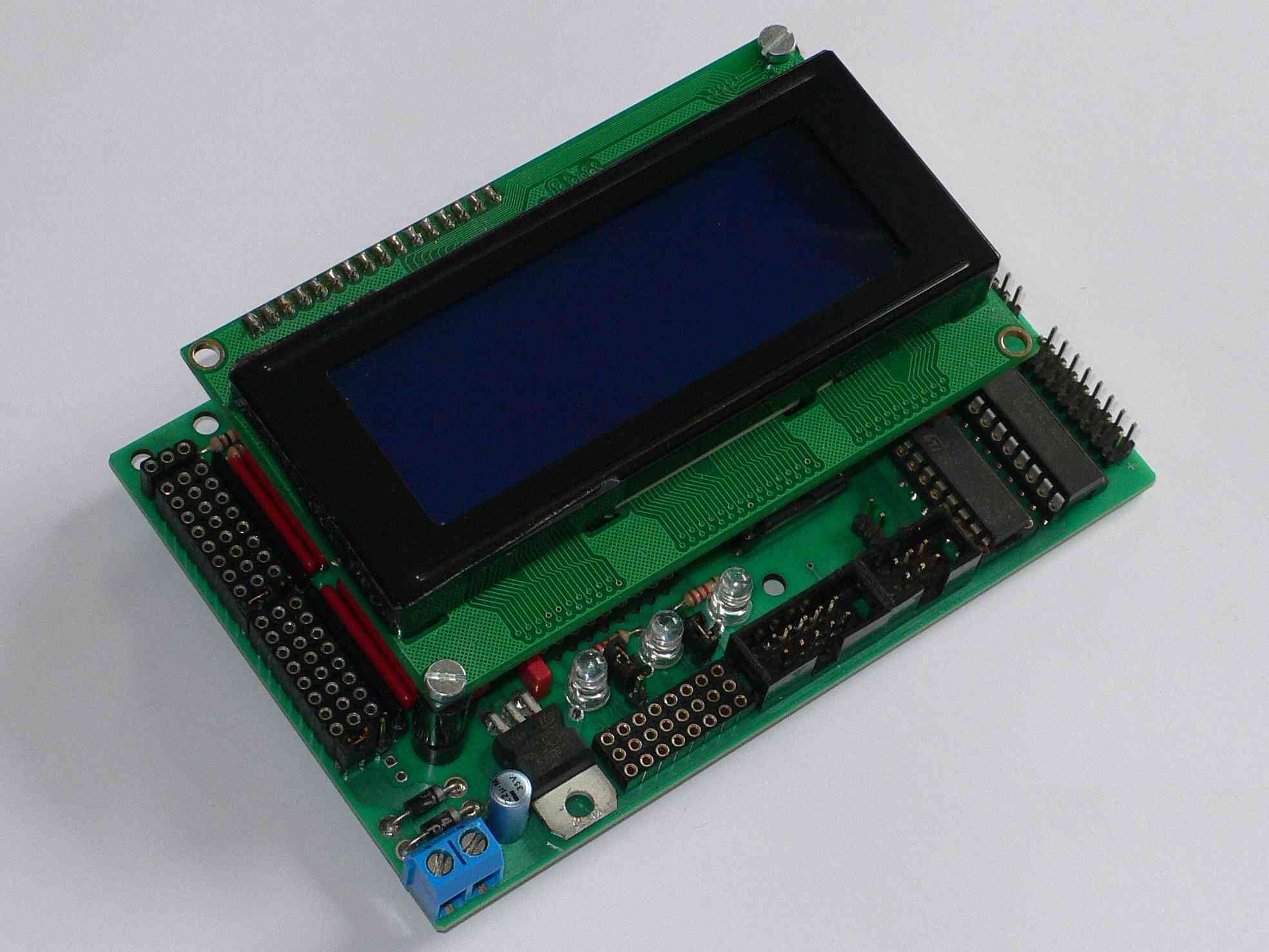

• Multi-I/O - LCD
  für individuelle Schalt-, Mess-, Steuerungs- und Regelungsaufgaben
  mit  Anschlussmöglichkeit eines 4-zeiligen LCD
  programmierbar in C

  µC ATMEGA 32
  16 analoge oder digitale Eingänge
  8 digitale Eingänge
  1 DCF Eingang für eine aktive Antenne
  24 digitale Ausgänge (open Kollektor)
  1 Leuchtdiode zur Schaltzustandsanzeige
  ISP Programmierschnittstelle
  JTAG Programmierschnittstelle
  12 V Versorgungsspannunng

  zum Seitenanfang

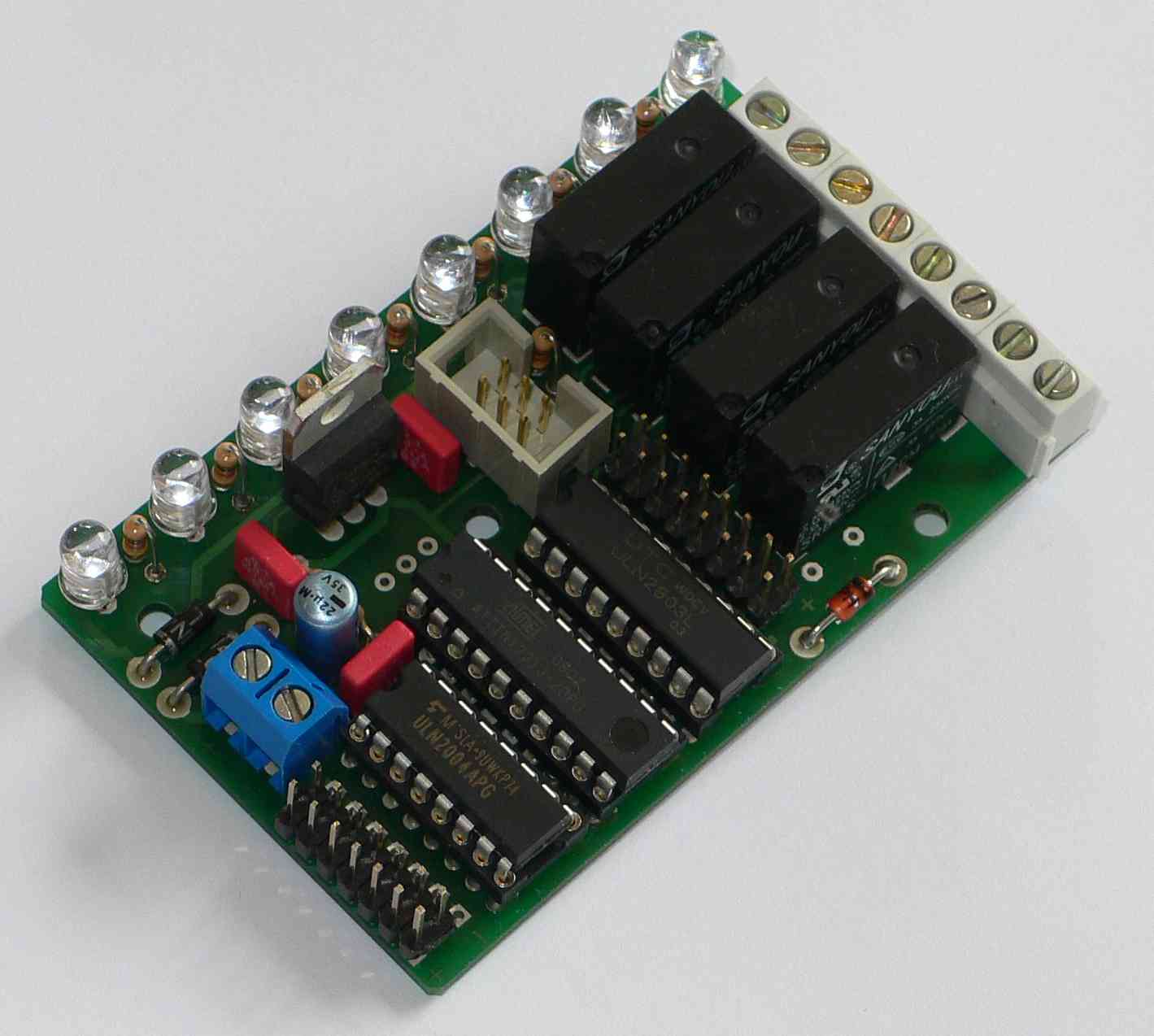

• Multi-I/O (digital)
  für individuelle Schalt- und Steuerungsaufgaben
  programmierbar in C

  µC ATTINY2313
  7 digitale Eingänge
  8 digitale Ausgänge (open Kollektor)
  8 Leuchtdioden zur Schaltzustandsanzeige
  4 potentialfreie Relaisausgänge an Schraubklemmen
  ISP Programmierschnittstelle
  12 V Versorgungsspannunng

  zum Seitenanfang

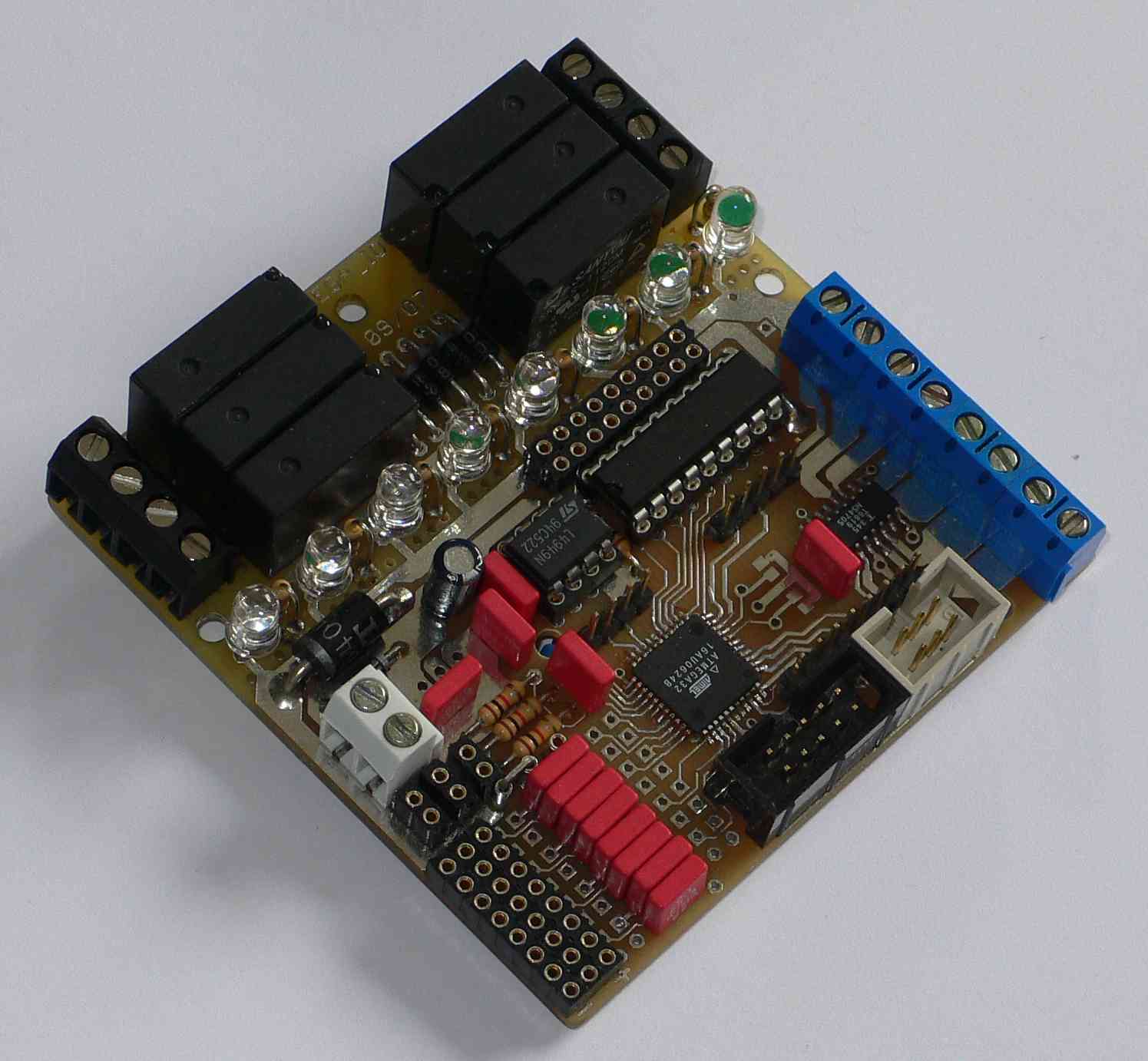

• Multi-I/O (analog)
  für individuelle Schalt-, Mess-, Steuerungs- und Regelungsaufgaben
  programmierbar in C

  µC ATMEGA 32
  8 analoge oder digitale Eingänge
  8 digitale Ausgänge (open Kollektor)
  8 Leuchtdioden zur Schaltzustandsanzeige
  2 x 3 potentialfreie Relaisausgänge an Schraubklemmen
  3 High-Side-Treiber
  3 Low-Side-Treiber
  SSI Schnittstelle
  I2C Schnittstelle
  RS232 LIN Schnittstelle
  ISP Programmierschnittstelle
  JTAG Programmierschnittstelle
  12 V Versorgungsspannunng

  zum Seitenanfang

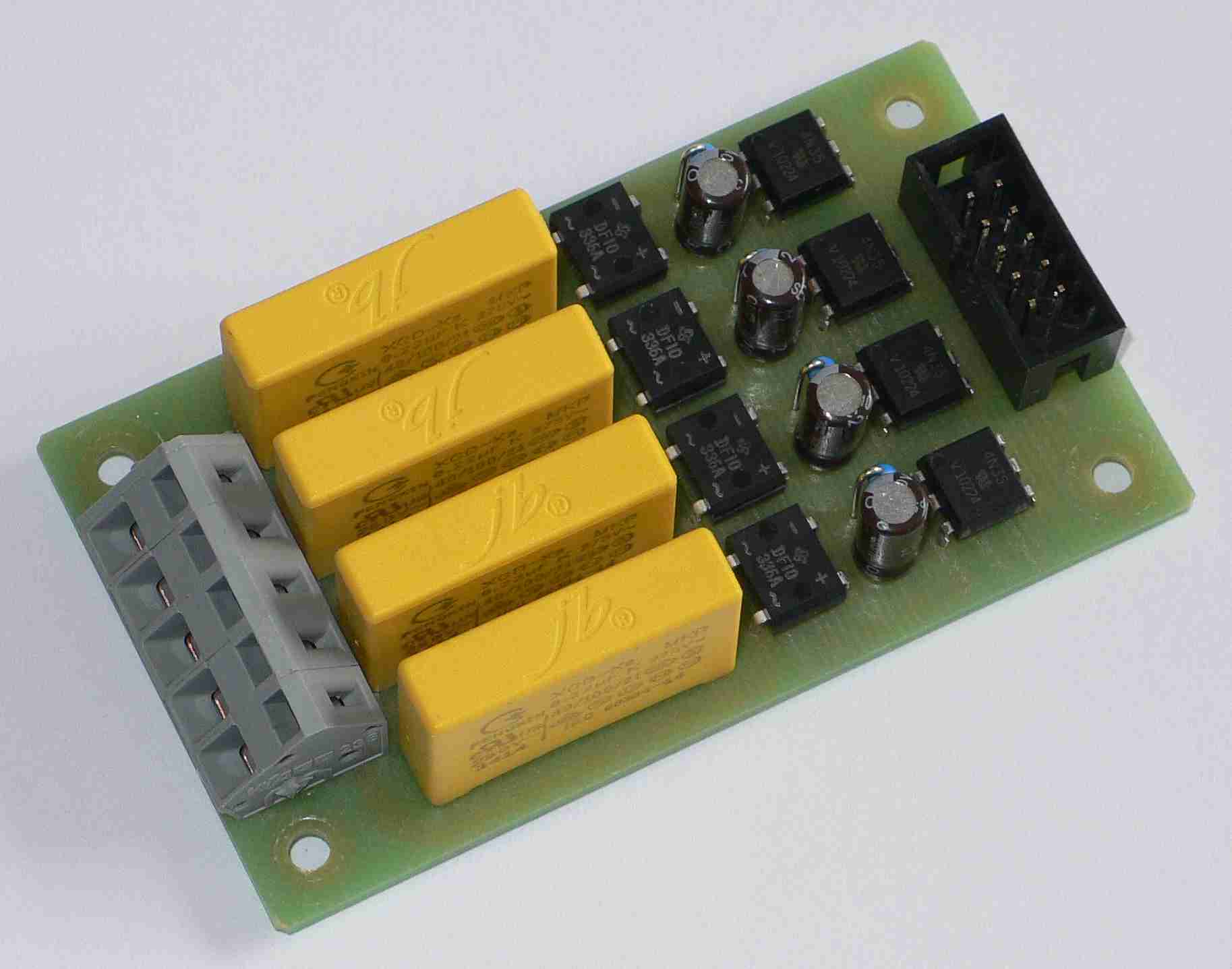

• Pegelwandler
  Sollen Steuerungen in der Netzspannungsumgebung realisiert werden, müssen die Eingangssignale potentialfrei auf den passenden Pegel herabgesetzt werden. Auf dieser Karte werden bis zu vier Signale aufbereitet und über Optokoppler wieder ausgegeben. Die Ausgänge sind damit direkt kopatibel und bestens geeignet für die Ansteuerung von Mikrokontrollerschaltungen.

  Eingang 4x 220V
  Ausgang 4x open Kollektor

  zum Seitenanfang

• Solid State
  Um mit einer Mikrokontrollerschaltungen Verbraucher an der Netzspannung schalten zu können, müssen nun die Pegel potentialfrei wieder hochgesetzt werden. Dies wird hier mit Solidstaterelais realisiert die im Nulldurchgang Lampen, Heizung oder Motoren schalten können.

  Eingang 2(4)x 12V
  Ausgang 2(4)x 220V / 2-8A

  zum Seitenanfang

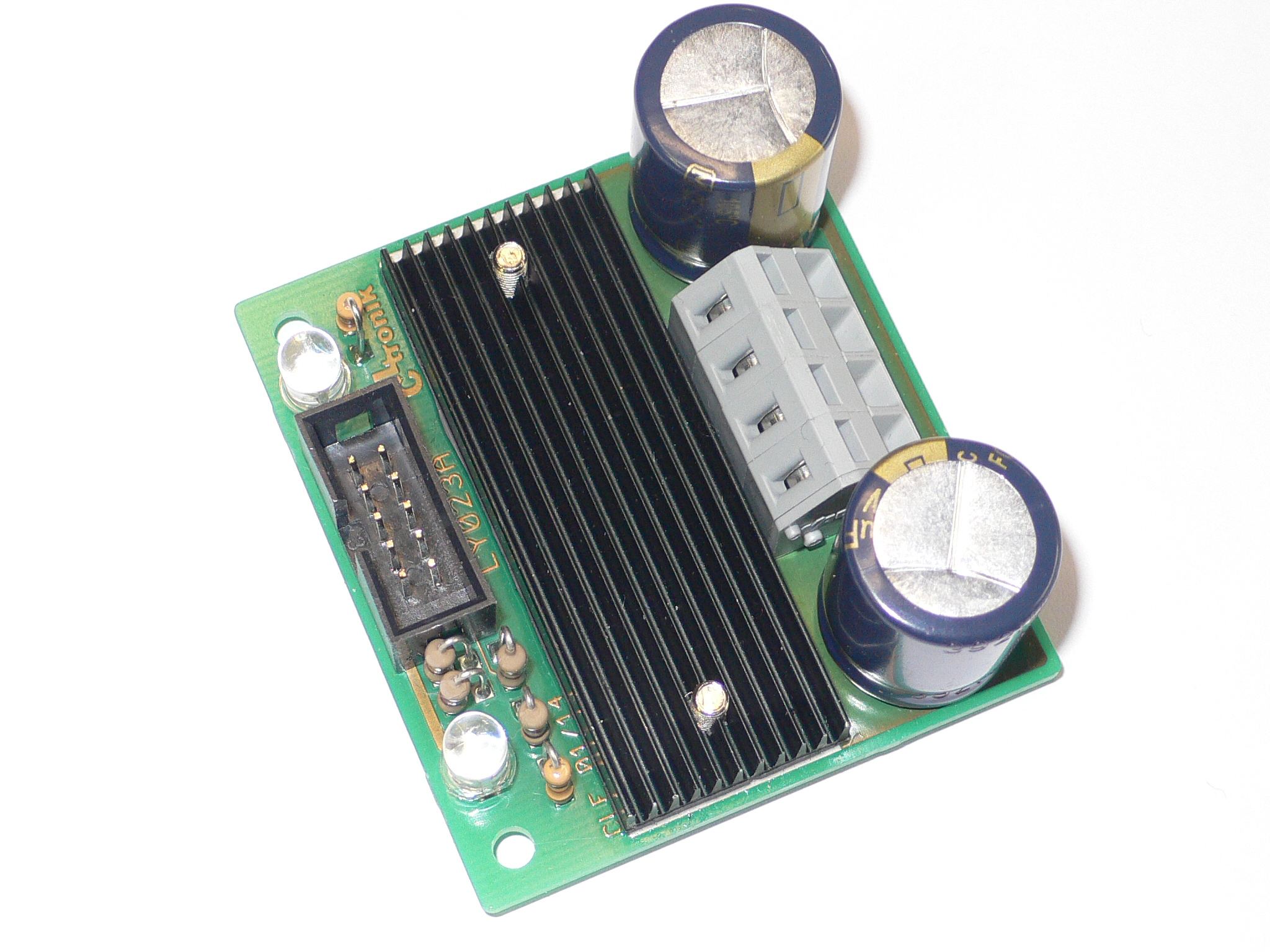

• H-Brücke
  Ansteuerung eines Gleichstrommotors in 2 Richtungen und aktiver Bremse.
  Mit einem PWM-Signal kann die Drehzahl eingestellt werden.
  Die Schaltung kann auch als Leistungstreiber für Leuchtdioden eingesetzt werden.

  Eingang rechts, links, enable und PWM
  Ausgang 40V / 30A
  2 Leuchtdioden zur Schaltzustandsanzeige

  zum Seitenanfang

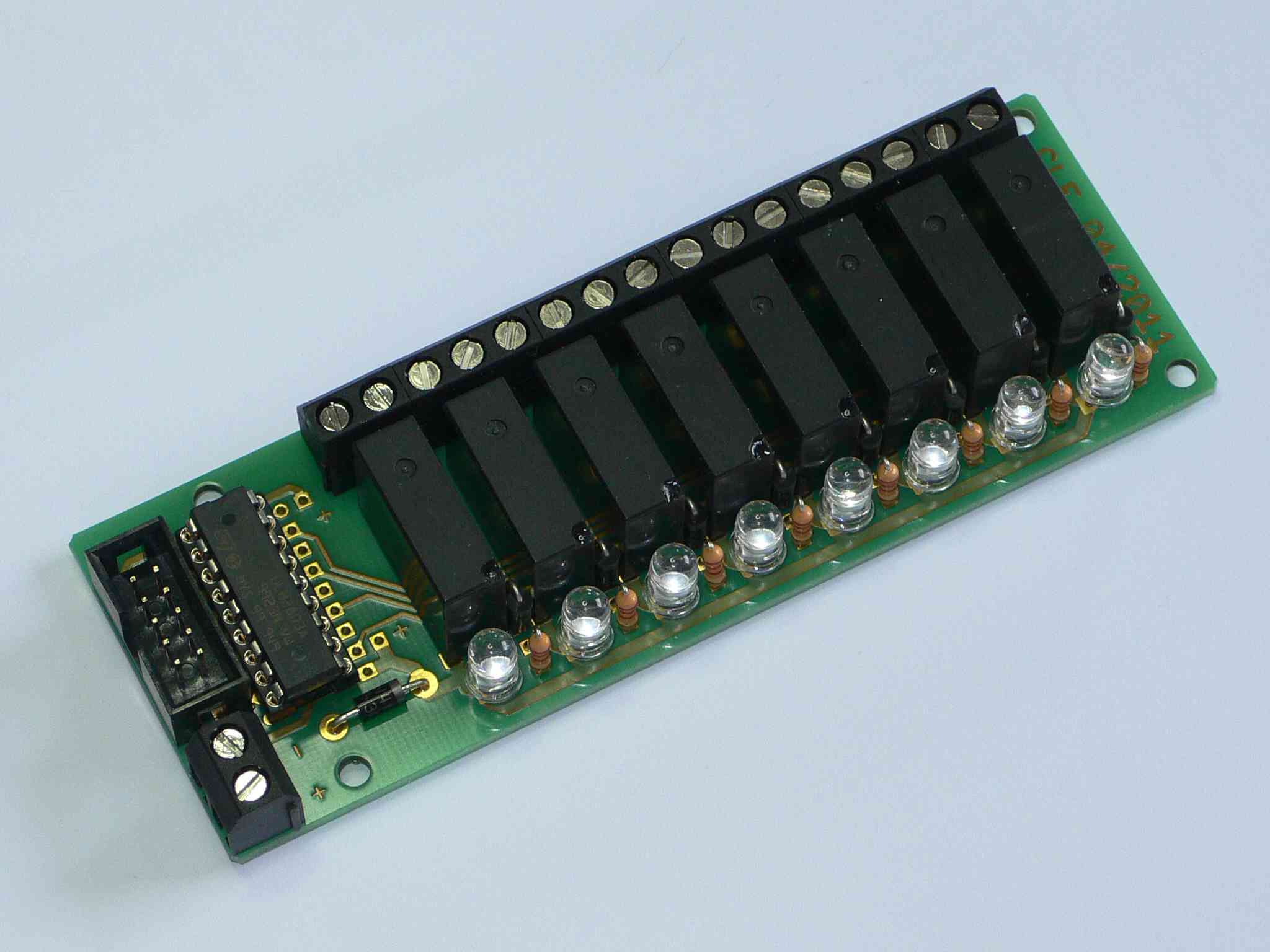

• Relaiskarte 8x
  Mit dieser Karte lassen sich Ausgänge  z.B. von Mikrokontrollerschaltungen so verstärken, dass Lichtzeichen, Weichen oder sogar Netzspannungsverbraucher direkt geschaltet werden können.

  220V Schaltspannung
  3A Maximalstrom
  0 - 12V Eingangsspannung

  zum Seitenanfang

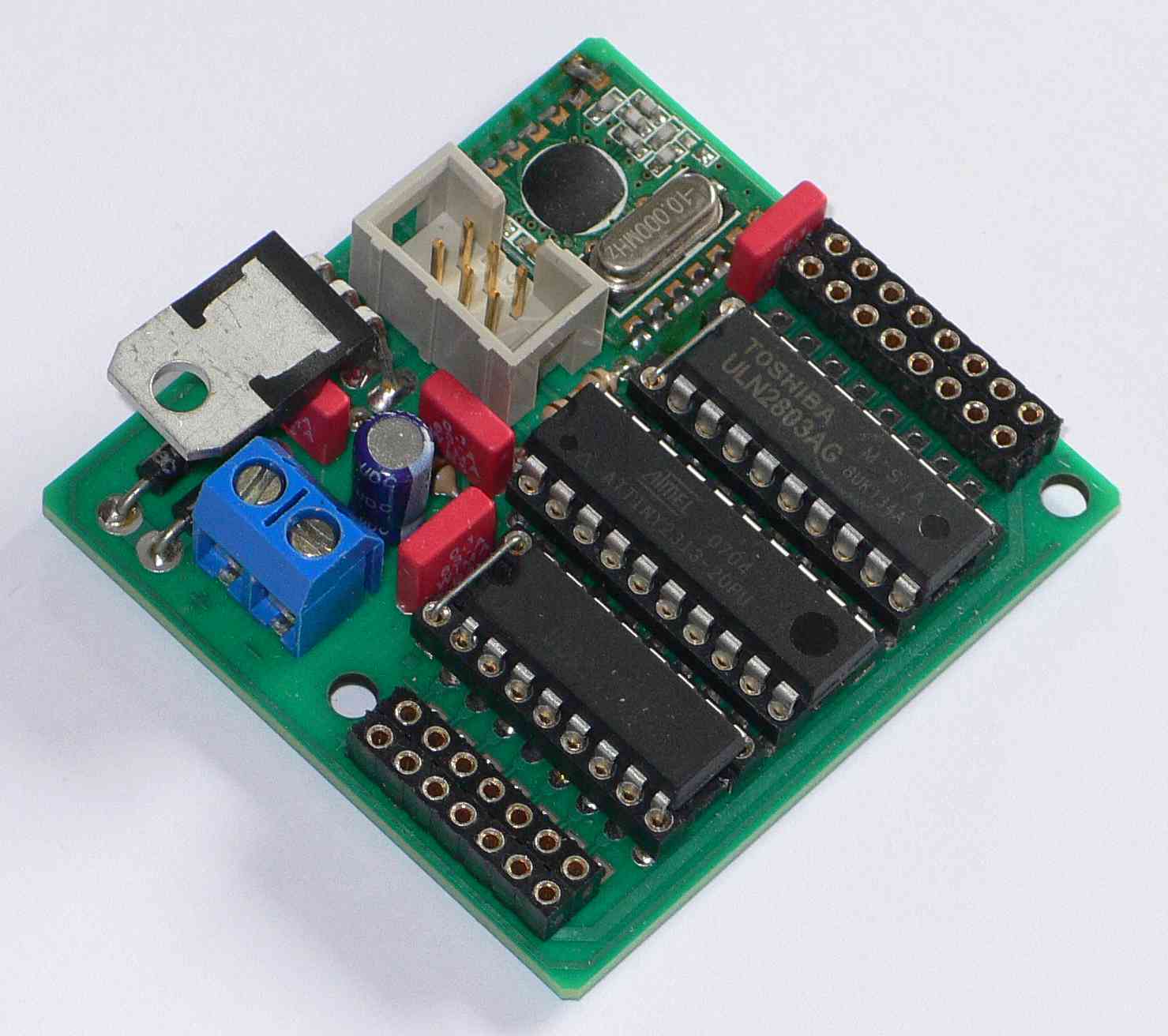

• Funkverbindung
  zur Übertragung von digitalen Schaltzuständen

  µC ATTINY2313
  7 digitale Eingänge
  4 digitale Ausgänge (open Kollektor)
  ISP Programmierschnittstelle
  12 V Versorgungsspannunng

  zum Seitenanfang

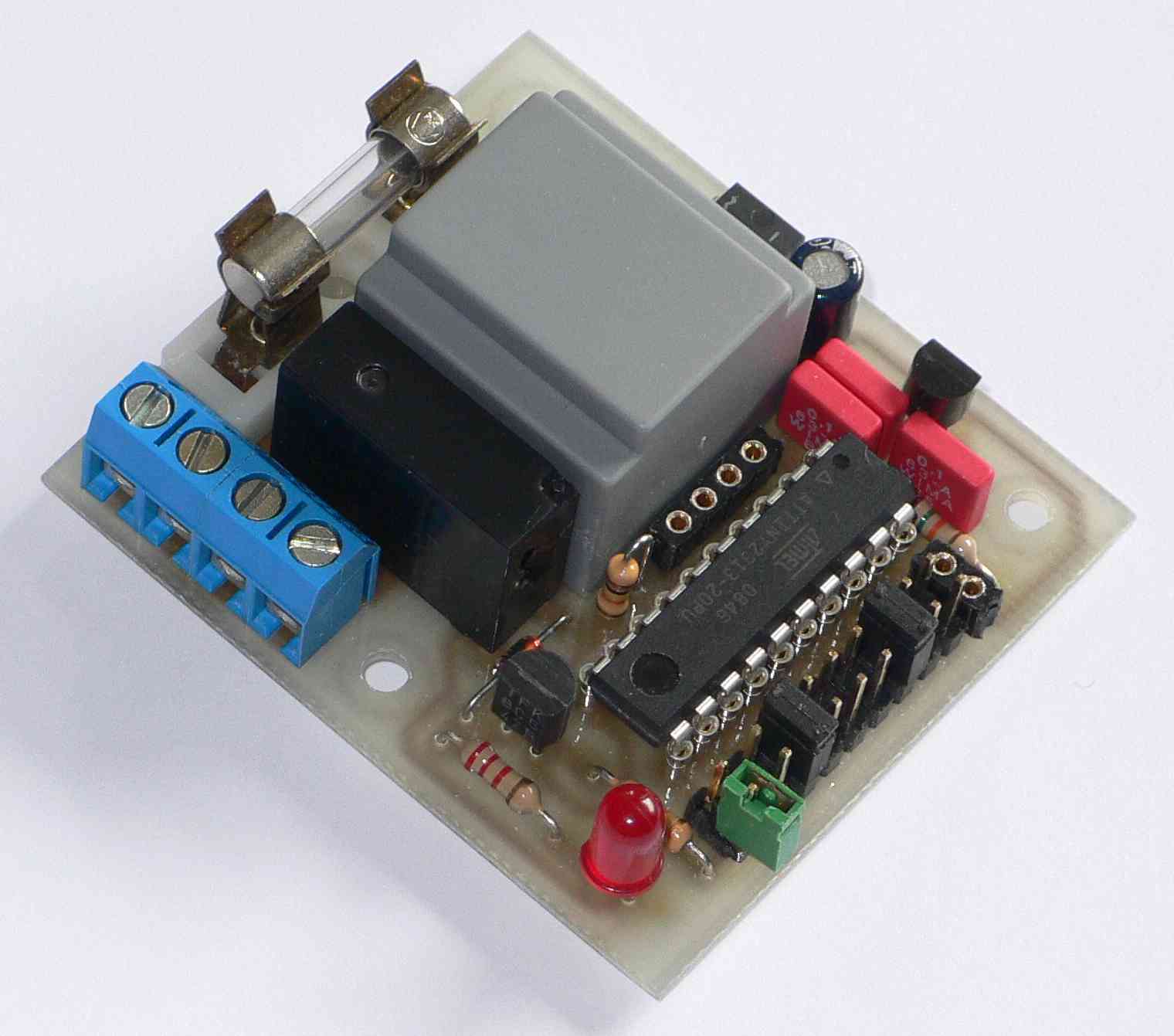

• AutoAus
  für die automatische Abschaltung von Verbrauchern
  Nach dem Anlegen der Versorgungsspannung wird diese direkt an den Ausgang durchgeschaltet. Nach einer einstellbaren Zeit wird diese unabhängig vom Eingangssignal wieder abgeschaltet.

  µC ATTINY2313
  220V Bestriebsspannung
  3A Maximalstrom
  1s - 256min Schaltzeit

  zum Seitenanfang



Interesse geweckt?
Nennen Sie Ihr Problem - wir entwickeln die passende Lösung.
